氟塑料合金自吸泵與IHF氟塑料合金離心泵結構對比
時間：2013/6/18 來源：浙江揚子江泵業有限公司
FZB氟塑料合金自吸泵
一、概 述：
別名(氟塑料自吸泵、FZB耐酸自吸泵、襯氟自吸泵)
FZB系列氟塑料自吸泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或碳化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
適用溫度：-50℃～120℃
二、設計特點及原理：
FZB自吸泵突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的佳選擇。
FZB自吸泵的工作原理是：泵在第一次啟動前先在泵體內灌滿液體（或泵殼內自身存有液體）。啟動后葉輪高速旋轉使泵內原有的液體排至出口處的氣水分離室，這時泵的入口即形成真空，使吸入管內的空氣進入泵內，另一方面，被葉輪排到氣水分離室的水由于沒有連續供應液體的推動而又流回葉輪吸入口處，與剛剛吸入的空氣混合，形成氣水混合物，氣水混合物又經過葉輪排至氣水分離室，此時氣體將被排出去,水還會返回泵腔，如此反復進行，直至空氣排盡，吸上水來。
三、泵的軸封：
該泵采用目前為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。

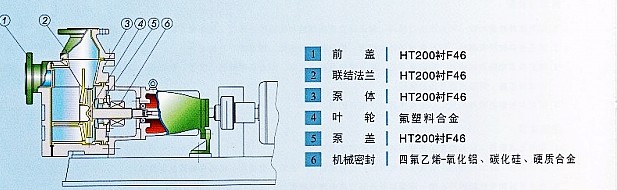

四、結構材料：
IHF氟塑料合金離心泵
一、IHF離心泵概述
別名（四氟離心泵、襯氟離心泵、氟合金離心泵、酸泵）
IHF單級單吸式氟塑料合金化工離心泵（簡稱IHF離心泵）是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
二、堅久耐用的機封
該泵采用目前為先進的外裝式波紋管機械密封，擁有多層保護，延長了機封使用壽命，增加了密封性能，真正做到“滴水不漏”；對于輸送含雜質顆粒介質時，可配用無冷卻水硬對硬顆粒機封，對于輸送含“氟離子”介質時應選用“無壓燒結碳化硅”材質，所以用戶選型時需考慮到介質成份及其中的固體含量。
三、廣泛的用途
IHF離心泵的耐腐和耐磨性已得到實際使用的證實和廣大用戶的一致認可，目前已被廣泛應用于：化工生產中的腐蝕性介質輸送、離子膜燒堿項目中的氯水廢水處理和加酸工藝（目前國內大部分離子膜燒堿項目用泵均選用我公司產品）、有色金屬冶煉中的電解液輸送、汽車制造中的酸洗工藝，及制藥、石油、電力、電鍍、染料、農藥、造紙、食品、紡織等眾多行業，在-85℃～150℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質而毫不受損，是目前受使用單位歡迎的泵類設備之一。

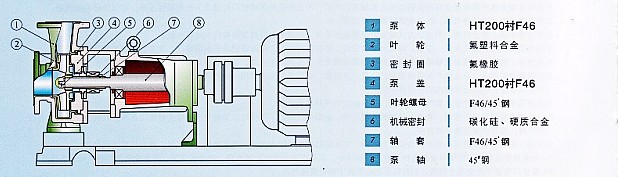

五、結構材料：
泵進口口徑<150mm

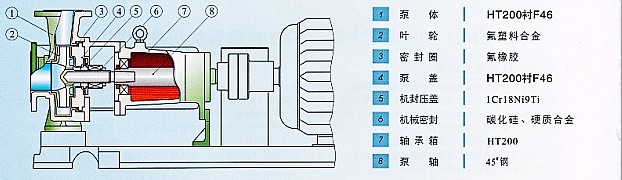

泵進口口徑≥150mm
