化工泵基圓直徑和螺旋線的設計
時間：2012/4/6 來源：浙江揚子江泵業有限公司
1)基圓直徑D3
D3是指切于導葉進口螺旋線始點的圓，和渦室Ds一樣，選取
D3=D2+(2～10)mm
比轉速ns大或尺寸大的泵取大值，通常小的徑向間隙不小于4 mm，增大間隙會降低泵的效率，但運行平穩。
(2)導葉進口寬度(軸向寬度)bs
b3=b2+(2～5)mm
式中的b：是葉輪出口寬度，多級泵適當減小b3，可減小軸向尺寸。

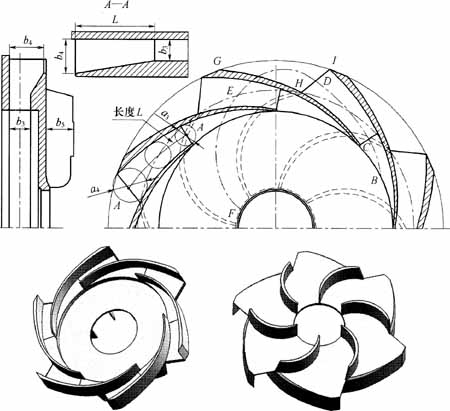

圖9-16徑向導葉結構圖
(3)螺旋線的角度和線型(圖9-17)

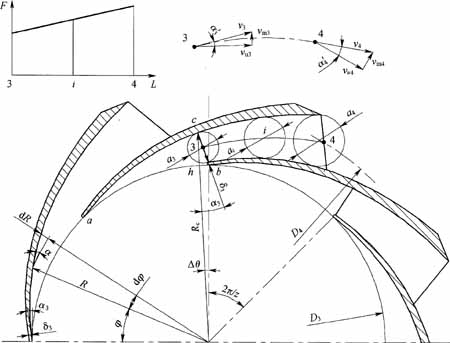

圖9-17正導葉螺旋線部分和擴散段的設計
液體從葉輪出口進入螺旋部分，在此處液體和在渦室里一樣按vuR=K2(常數)的規律流動。
