PW、PWF型懸臂式離心污水泵(安裝尺寸)

時間:2010/5/11 來源:浙江揚子江泵業有限公司

一、裝配與拆卸

先檢查各另、部件有無存在影響裝配的缺陷,然后將其擦洗干凈后,方可進行裝配。
1、準備好紙墊、絲堵、管堵并分別將其裝到各相應部件上。
2、將密封環、軸封盒、油標和油孔蓋、毛氈囤分別裝入泵蓋、軸承體、軸承箱、軸承蓋上。
3、先將軸承裝入軸兩端,一起裝入軸承箱,然后裝上軸承壓蓋。
4、依次裝上軸承體、軸承(4PW無)油封圏及墊圈、葉輪、墊片和葉輪螺母并擰緊,然后裝上泵體和泵蓋。
拆卸與裝配須序相反。

二、安裝

1) 清除底座油戚及污垢,把底座放在地基上。
2) 用水平儀檢查底座水平,允許用鍥鐵找平。
3) 用水泥澆灌底座和地腳螺栓孔眼。
4) 水泥干涸后,檢查底座和地腳螺栓是否松動,合適后擰緊螺母,重新檢查水平。
5) 清理底座的支持平面及水泵和電機腳平面,然后把泵與電機裝上底座。
6) 檢查水平與電機中心是否一致,不一致可用薄鐵片調整使其同心(薄鐵片不得多于3片),聯軸器間應留有2-3mm間隙。

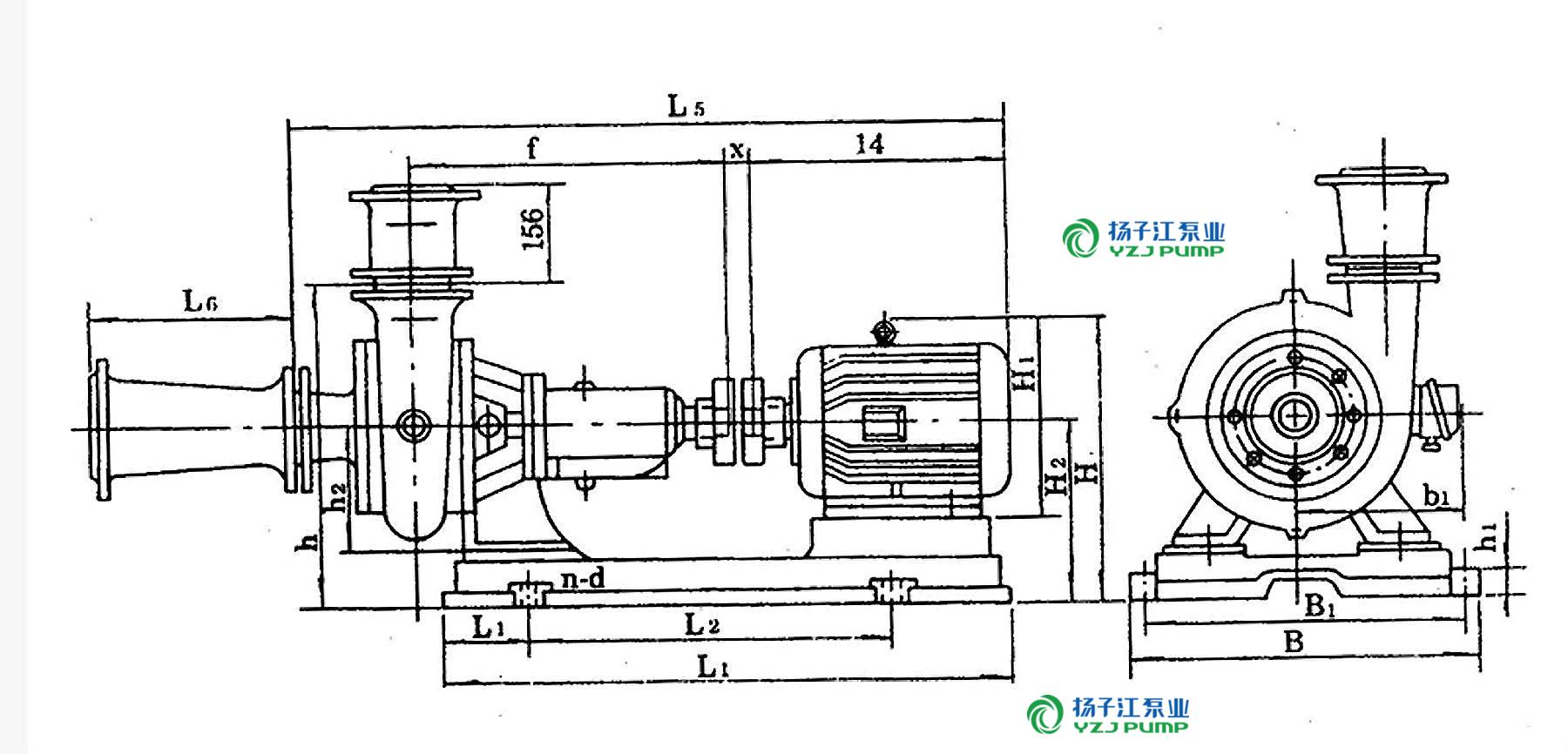

測量聯軸器外園上、下、左、右其差值不得超過0.1mm,兩聯軸器端面間咪在園周上大與小間隙差不得超過0.3mm,泵外形及安裝尺寸見圖4表5.
注意事項:
1) 泵進出口水管應設支承,不得以泵體作支承:
2) 出口水管路應裝設閘閥;
在泵吸入管路進口處應裝設一般性攔污柵、防止較大的石塊等物吸入泵內打壞葉片。

泵型號

底座型號

電機

外型及安裝尺寸

L1

L2

L

B1

B

H1

H2

h

H1

H2

H

B1

a

f

X

L4

L5

N-d

L6

2½pw

2½PW-y112M-4

y112M-4

125

534

779

385

445

35

180

470

265

270

423

190

160

411

17





4-Φ24

350

2½PW-y160M-4

y160M-4

155

575

885

430

490

385

495

255





4-Φ24

2½PW-y180M-4

y180M-4

122

700

942

420

480

40

490

430

290

540

285





4-Φ24

4PW

4PW-y160M-6

y160M-6

145

590

890

430

490

40

180

586

385

280

505

255

214

444.5

16





4-Φ24

400

4PW-y200l1-4

y200l1-4

145

670

1025

536

596

600

475

300

575

310





4-Φ24
