WFB無密封自控自吸清水泵安裝尺寸一
時間：2010/5/9 來源：浙江揚子江泵業(yè)有限公司

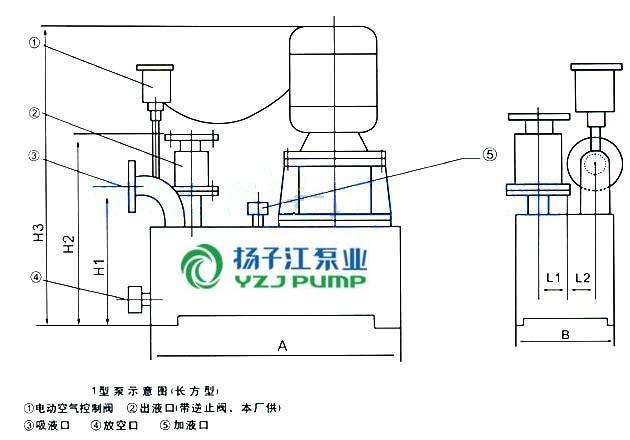

1型泵外形安裝尺寸圖表
|
規(guī)格型號 |
安裝尺寸（mm） |
外形尺寸（mm） | |||||
|
H1 |
H2 |
L1 |
L2 |
A |
B |
H3 | |
|
16WFB-A |
300 |
480 |
60 |
65 |
460 |
280 |
700 |
|
32WFB-A |
300 |
480 |
60 |
70 |
480 |
280 |
720 |
|
40WFB-A、A（1-3） |
320 |
510 |
70 |
75 |
580 |
320 |
750 |
|
52WFB-A、B1、B2、BD、E2 |
340 |
530 |
80 |
75 |
580 |
340 |
780 |
|
50WFB-A（1-3）、B3、C2 |
340 |
530 |
80 |
75 |
580 |
340 |
740 |
|
50WFB-B、C、C1、E1 |
460 |
550 |
85 |
75 |
660 |
450 |
1100 |
|
65WFB-A、A1、B1、BD、E2、F（2-3） |
360 |
540 |
80 |
75 |
600 |
350 |
770 |
|
65WFB-A2、C2 |
340 |
530 |
80 |
75 |
580 |
340 |
770 |
|
65WFB-B、C、C1 |
480 |
580 |
90 |
75 |
670 |
380 |
1120 |

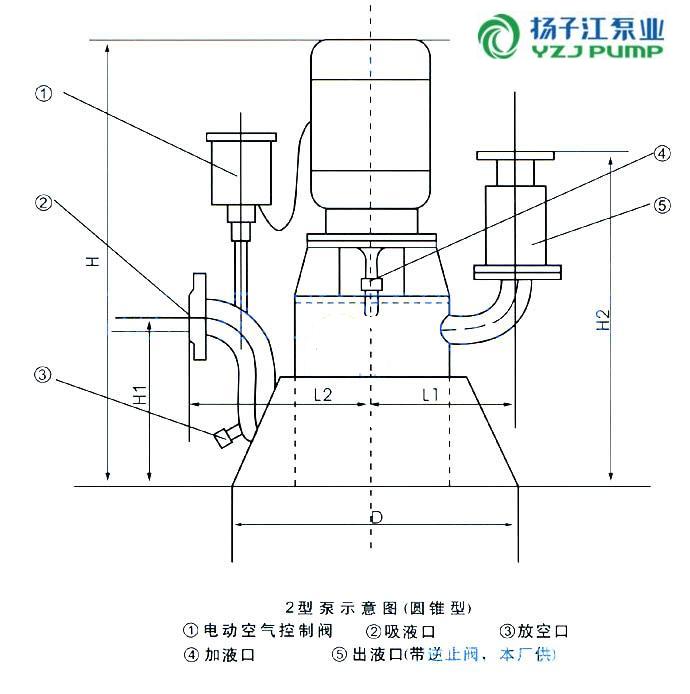

2型、3型、4型泵外形安裝尺寸圖表
|
規(guī)格型號 |
安裝尺寸（mm） |
外形尺寸（mm） | ||||
|
H1 |
H2 |
L1 |
L2 |
A |
B | |
|
16WFB-A |
250 |
450 |
185 |
220 |
680 |
450 |
|
32WFB-A |
280 |
475 |
190 |
230 |
700 |
460 |
|
40WFB-A、A（1-3） |
320 |
550 |
240 |
300 |
740 |
550 |
|
50WFB-A、B1 |
370 |
590 |
290 |
320 |
800 |
580 |
|
50WFB-A（1-3）、B3、C2 |
320 |
550 |
240 |
300 |
740 |
550 |
|
50WFB-B、C、C1、E1 |
420 |
700 |
280 |
380 |
1080 |
640 |
|
50WFB-B2、BD、E2 |
320 |
550 |
240 |
300 |
760 |
550 |
|
65WFB-A、A1、BD、E2、F（2-3） |
370 |
610 |
300 |
340 |
850 |
580 |
