ZCQ型自吸式磁力泵（結構圖）
時間：2010/5/9 來源：浙江揚子江泵業有限公司

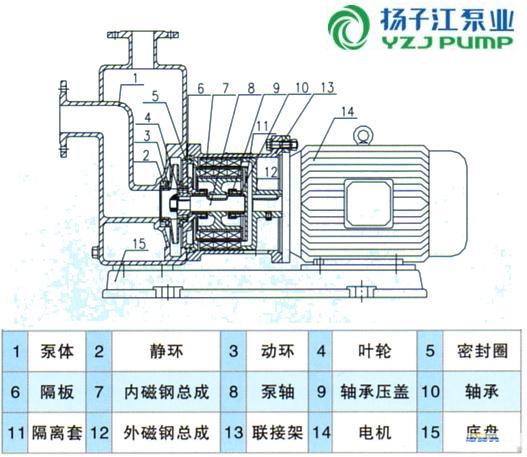

一、ZCQ型自吸式磁力泵（結構圖）
二、ZCQ型自吸式磁力泵（工作原理）
本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖一。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣氷混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內， 經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
