潛水泵的安裝方法及示意圖
時間：2020/5/8 來源：浙江揚子江泵業有限公司
潛水電泵具有相對緊湊輕便的結構，可節省泵站建設投資，一般可降低排水成本40%~ 60%，縮短工期50%~ 60%。潛水泵的安裝不需要太多考慮地形的情況，具體安裝形式是根據檢修、使用、用戶要求設計的。小型潛水泵體積小、重量輕、移動方便，無特定安裝形式。以下主要介紹典型法潛水泵的安裝方法。

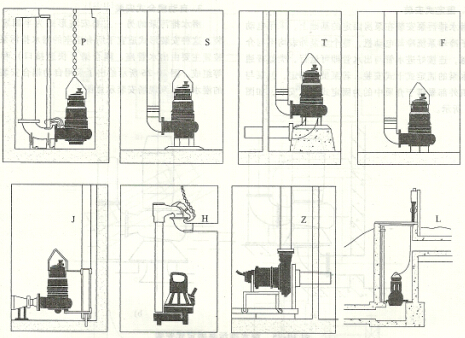

潛水泵安裝方法如圖10-23,潛水泵的安裝示意圖所示。
1、半永久性濕式安裝P，屬于固定濕式安裝，泵利用導桿自動滑落到排水底座。排水底座連接至排水管，提升泵時，泵自行脫落。
2、可移動式濕式安裝S，泵附有支撐底座，可以很簡便地放入水中，泵直接與軟管或者鋼管法蘭相連接。
3、永久性干式安裝T，泵安裝于泵坑一旁，與進口管一起裝于支架上，供濕／干井或者管線連接的泵系統。吸水口和排水口以法蘭與管道連接。
4、半永久性濕式安裝F，安裝無需固定永久性排水底座。泵自由支承，泵可以用硬管或者軟管連接，適用于受限制的集水坑。
5、固定濕式安裝具有攪拌功能J，屬于半永久性安裝，裝置有旋轉導桿可作攪拌和抽水，配備自動排水連接座。
6、固定濕式安裝H，裝置有快速接頭和組合止回闊，這種固定式安裝簡單，使得泵懸掛在裝置水管上，泵需要檢查時可以提取或者放下。
7、永久性干式安裝Z，這種安裝能經受水淹，供濕井或者干井內利用管道與泵連接的系統，泵吸水口和排水口以法蘭與管道連接，可立式或者臥式安裝。
8、半永久性安裝于套管內L，這種安裝非常簡單，適用于最小的裝置，排出套管由預制的混凝土管圈組成，與潛水泵的吸、排水管道相連接。
