管道泵的安裝注意事項有哪些？
時間：2019/12/21 來源：浙江揚子江泵業有限公司
管道泵是單吸單級或多級離心泵的一種，屬立式結構，因其進出口在同一直線上，且進出口口徑相同，仿似一段管道，可安裝在管道的任何位置故取名為管道泵（又名增壓泵）。 結構特點：為單吸單級離心泵，進出口相同并在同一直線上，和軸中心線成直交，為立式泵。

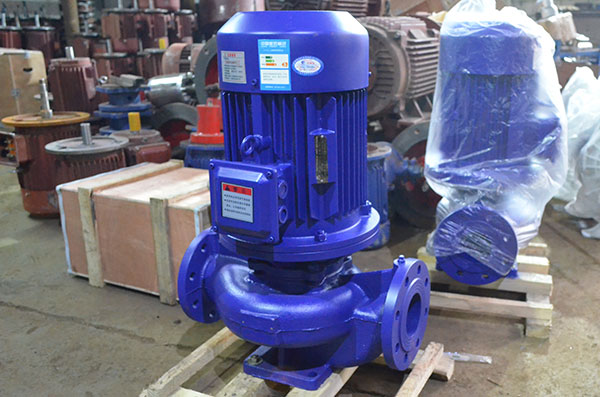

管道泵
管道泵的安裝注意事項
一、管道泵管道不匹配
一些管道離心泵用戶認為這樣可以提高實際揚程，其實水泵的實際揚程=總揚程～損失揚程。當水泵型號確定后，總揚程是一定的;損失揚程主要來自于管路阻力，管徑越小顯然阻力越大，因而損失揚程越大，所以減小管徑后，水泵的實際揚程非但不能增加，反而會降低，導致水泵效率下降。同理，當小管徑水泵用大水管抽水時，也不會降低水泵的實際揚程，反而會因管路的阻力減小而減小了損失揚程，使實際揚程有所提高。也有機手認為小管徑水泵用大水管抽水時，必然會大大增加電機負荷，他們認為管徑增大后，出水管里的水對水泵葉輪的壓力就大，因而會大大增加電機負荷。
二、高揚程水泵用于低揚程抽水
一些管道離心泵用戶認為抽水揚程越低，電機負荷越小。在這種錯誤認識的誤導下，選購水泵時，常將水泵的揚程選得很高。其實對于離心式水泵而言，當水泵型號確定后，其消耗功率的大小是與水泵的實際流量成正比的。而水泵的流量會隨揚程的增加而減小，因而揚程越高，流量越小，消耗功率也就越小。反之，揚程越低，流量越大，消耗的功率也就越大。
三、管道泵進水管路上彎頭多
如果在進水管路上用的彎頭多，會增加局部水流阻力。并且彎頭應在垂直方向轉彎，不允許在水平方向轉彎，以免聚集空氣。
四、安裝進水管路時，水平段水平或向上翹
這樣做會使進水管內聚集空氣，降低水管和水泵的真空度，使水泵吸水揚程降低，出水量減少。正確的做法是：其水平段應向水源方向稍有傾斜，不應水平，更不得向上翹起。
五、管道泵進水口與彎頭直接相連
這樣會使水流經過彎頭進入葉輪時分布不均。當進水管直徑大于水泵進水口時，應安裝偏心變徑管。偏心變徑管平面部分要裝在上面，斜面部分裝在下面。否則聚集空氣，出水量減少或抽不上水，并有撞擊聲等。若進水管與水泵進水口直徑相等時，應在水泵進水口和彎頭之間加一直管，直管長度不得小于水管直徑的2～3倍。
六、管道泵出水管口在出水池正常水位以上
如果出水口在出水池正常水位以上，雖增加了水泵揚程，但減少了流量。如因地形條件所限，出水口必須高出出水池水位，則應在管口加裝彎頭和短管，使水管成為虹吸式，降低出水口高度。
七、進水管的進水口位置不對
①進水管的進水口離進水池底和池壁距離小于進水口直徑。如果池底有泥沙等污物時，進水口離池底的距離小于直徑的1.5倍時，會造成抽水時進水不暢或吸進泥沙雜物，堵塞進水口。
②進水管的進水口入水深度不夠時，這樣會引起進水管周圍水面產生漩渦，影響進水，減少出水量。正確的安裝方法是：中小型水泵入水深度不得小于300～600mm，大型水泵不得小于600～1000mm。
八、設底閥時，進水管下一節不是垂直的
如這樣安裝，閥門不能自行關閉，造成漏水。正確安裝方法是：裝有底閥的進水管，下一節是垂直的。如因地形條件限制不能垂直安裝，則水管軸線與水平面夾角應在60°以上。
