水環真空泵在陶瓷真空過濾機中應用

時間：2013/1/18 來源：浙江揚子江泵業有限公司

精密陶瓷真空過濾機集機電、微孔陶瓷、超聲技術為一體，依靠水環真空泵吸力和毛細作用實現固液分離的新型高效、節能過濾設備。廣泛應用于礦山、冶金、化工、環保等行業。

特點：
★高真空度（真空度0.09～0.098MPa），濾餅水分低。
★濾液含固量<50ppm�？煞磸屠�，減少排放。
★與傳統過濾設備相比能耗節省約90%以上，能耗低，運行成本低。
★與傳統陶瓷過濾機相比增加了濾餅洗滌，適用需洗滌的物料。
★采用PLC、微機結合自動閥門控制，自動化程度高，降低勞動強度。
★結構緊湊，占地面積小，安裝維護方便。
★采用先進的排液系統，可適合任何工況條件下使用。

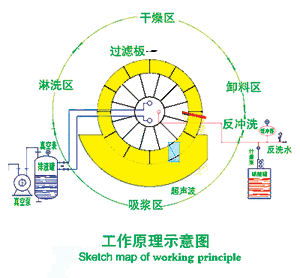

工作原理：
吸漿區：工作時浸沒在料漿的過濾板在毛細作用下結合真空壓力，表面吸附成一層濾餅，濾液通過濾板進分配閥至排液罐。
淋洗區：濾餅轉出料漿斗后，對濾餅進行噴淋洗滌。
干燥區：濾餅繼續在水環真空泵高真空力的作用下脫水。
卸料區：進入無真空的情況下，刮刀自動卸料。
反沖洗：工業水或濾液通過分配閥進入陶瓷板由內向外進行清洗。清洗堵塞的微孔。在陶瓷板使用一個周期后，采用超聲波配合低濃度酸混合清洗，保持陶瓷板的高效使用。

設備選型：

型號面積	濾盤/圈	濾板數量/塊	槽體容積/M3	裝機功率/KW	運行功率/KW	主機（L×W×H/）/M
TM-1	1	12	0.21	3.5	2.0	1.6×1.4×1.5
TM-4	2	24	1.0	7.0	3.0	2.4×2.5×2.1
TM-6	2	24	1.2	7.0	6.0	2.4×2.9×2.5
TM-9	3	36	1.7	9.0	7.0	2.7×2.9×2.5
TM-12	4	48	2.2	11.0	7.5	3.0×2.9×2.5
TM-15	5	60	2.7	11.5	8.0	3.3×3.0×2.5
TM-21	7	84	4.0	13.5	9.0	4.6×3.0×2.6
TM24	8	96	4.5	16.5	10.5	4.9×3.0×2.6
TM-27	9	108	5.0	17.0	11.0	5.2×3.0×2.6
TM-30	10	120	5.5	17.5	11.5	5.5×3.0×2.6
TM-36	12	144	7.0	23.0	16.0	6.6×3.0×2.6
TM-45	15	180	8.5	25.0	19.0	7.5×3.0×2.6
TM-60	15	180	12.5	33.0	22.0	7.5×3.3×3.0
TM-80	20	240	16.2	40.0	24.0	9.0×3.3×3.0
TM-102	17	204	18.5	53.0	35.0	8.8×3.6×3.3
TM-120	20	240	20	60.0	40.0	9.7×3.6×3.3
TM-150	25	300	24	75.0	47.0	11.2×3.6×3.3

陶瓷過濾機效果圖
主要部件：過濾板、主機、氣水混合恒壓反沖洗系統、控制系統

應用范圍
目前已廣泛應用于礦山有色金屬、稀有金屬、黑色金屬，非金屬等精礦及尾礦脫水，化工行業氧化物、電解渣、浸出渣、爐渣的脫水及環保污水污泥廢酸處理等。物料細度從-200到-450目以及各種超細物料。

礦種	粒徑分布	給料濃度	處理量kg.(m2h)-1	濾餅水分%
金精礦	-200～-325目	50～60	900～1500	6.5～11.5
金尾礦	-200～-400目	45～60	400～600	13～16
銅精礦	-200～-325目	45～60	600～900	6.5～12
鐵精礦	-200～-325目	40～60	850～1500	6～10
鋅精礦	-200～-325目	50～60	750～900	6.5～12
鉛精礦	-200～-400目	50～65	650～800	10～12
鋁土礦	-200～-325目	50～60	350～450	10.5～12
鉛鋅尾礦	-200～-325目	50～65	350～550	12～16
氰化渣	-325～-450目	50～60	350～550	21～24
硫精礦	-200目占80%	50～65	350～790	8～12
鎳精礦	-200～-325目	55～60	300～600	10～12
精煤	-200目占80%	50～65	550～930	18～20
氧化鋅	-200目占75%	55～65	620～1200	8～12
螢石粉	-200目占60%	55～65	750～900	8～12
